So funktioniert die DQ200-Mechatronik: 8 Magnetventile, 11 Sensoren und die TCU erklärt
Im 7-Gang-DSG mit Trockenkupplung von Volkswagen, Audi, Seat und Škoda, dem DQ200 (0AM / 0CW), gibt ein einziges Bauteil den Ton an: die Mechatronikeinheit (J743). Sie ist Gehirn und Muskel des Getriebes zugleich – das elektronische Steuergerät (TCU) und die elektrohydraulische Steuereinheit teilen sich ein Gehäuse. Zu wissen, welche Aufgabe jedes Teil hat, ist der erste Schritt, um das richtige auszutauschen.
In diesem Ratgeber zeigen wir an einer DQ200-Mechatronik aus unserer Werkstatt jedes Magnetventil, die Pumpe und den Druckspeicher und erklären die Sensoren sowie die Steuergeräte, mit denen die TCU kommuniziert.

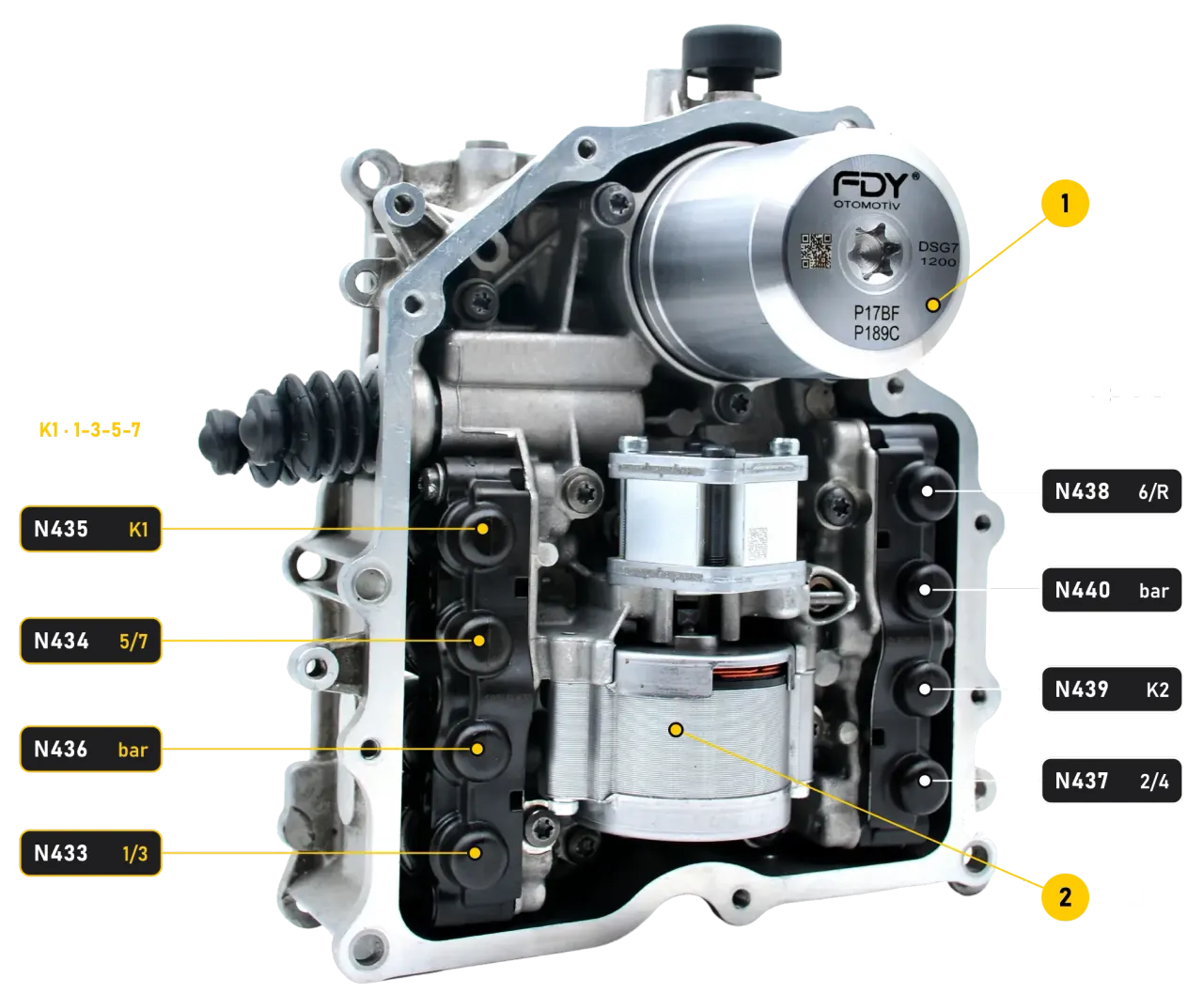

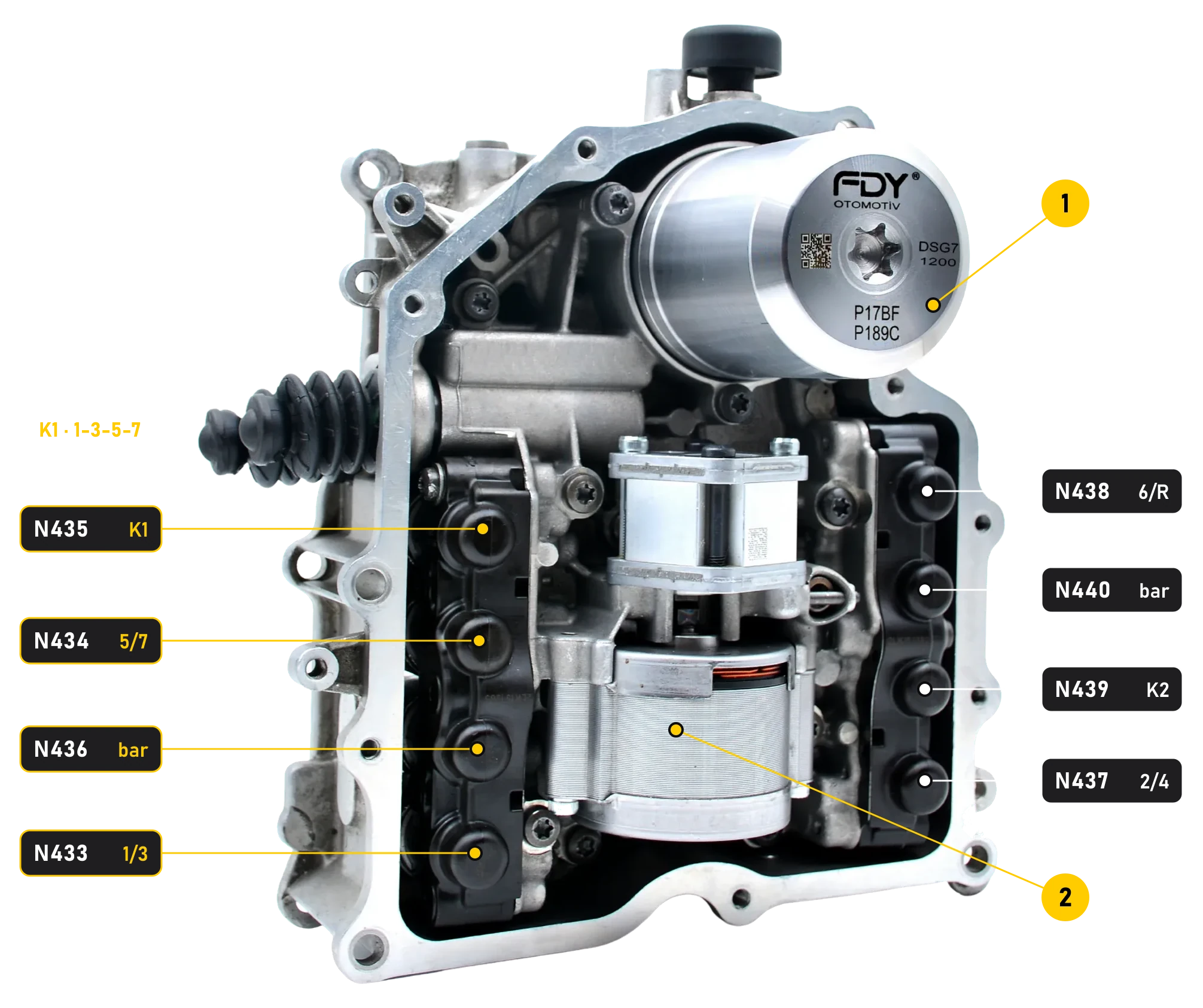

Die folgenden Tabellen erklären jeden Code im Bild. Kurz gesagt: Die vier Ventile links steuern Teilgetriebe 1 (Gänge 1-3-5-7 und Kupplung K1), die vier Ventile rechts steuern Teilgetriebe 2 (Gänge 2-4-6, Rückwärtsgang und Kupplung K2). Nummer 1 ist der Druckspeicher, Nummer 2 die Hydraulikpumpe V401 und ihr Motor.
Zuerst die Mechanik: zwei Getriebe in einem Gehäuse
DSG steht für „Direktschaltgetriebe“, und das Q in DQ200 steht für „quer“: Das Getriebe ist für quer eingebaute Motoren ausgelegt. Mechanisch betrachtet ist das DQ200 ein Handschaltgetriebe mit zwei Trockenkupplungen, zwei Eingangswellen und drei Ausgangswellen. Die Gänge wechselt jedoch nicht der Fahrer, sondern ein elektronisch gesteuertes Hydrauliksystem – die Mechatronik.
- Eingangswelle 1 läuft in der hohlen Eingangswelle 2. Die Zahnräder für den 1., 3., 5. und 7. Gang sitzen auf Eingangswelle 1, die für den 2., 4., 6. Gang und den Rückwärtsgang auf Eingangswelle 2.
- Den Rückwärtsgang erzeugt ein Zwischenrad auf der zweiten Ausgangswelle, das die dritte Ausgangswelle antreibt. Alle drei Ausgangswellen treiben das Differenzial an.
- Während Sie in einem Gang fahren, ist auf der anderen Welle bereits der nächste Gang eingelegt. Beim Schalten öffnet die eine Kupplung, während die andere schließt, und das Motordrehmoment wird kurz reduziert – das Ergebnis ist ein schneller, sanfter Gangwechsel ohne Zugkraftunterbrechung.
Hydraulik: eigenes Öl, eigene Pumpe
Die Mechatronik hat einen eigenen Hydraulikölkreislauf, der vollständig vom Getriebeöl getrennt ist. In diesem Kreislauf halten die elektrische Hydraulikpumpe (V401, Nummer 2 im Bild) und der Druckspeicher (Nummer 1) den Systemdruck gemeinsam zwischen 40 und 60 bar. Die Pumpe lädt den Druckspeicher, und der Druckspeicher hält den Druck, solange die Pumpe ausgeschaltet ist. Mit diesem Druck arbeiten die Zylinder, die die Schaltgabeln und die Kupplungshebel bewegen.
Reißt das Druckspeichergehäuse an seiner Befestigungsstelle, kann das System den Druck nicht mehr halten, die Pumpe läuft häufiger und länger, und das Getriebe schützt sich mit Druckfehlern wie P17BF und P189C. Der verstärkte FDY Druckspeicher im Bild wurde entwickelt, um diese Schwachstelle dauerhaft zu beseitigen.
8 Magnetventile: Welches Ventil macht was?
Die elektrohydraulische Einheit hat acht Ventile: Vier steuern die Kolben, die die Schaltgabeln bewegen, zwei steuern die Kupplungen, und zwei stellen den Systemdruck des jeweiligen Teilgetriebes ein.
| Ventil | Funktion | Teilgetriebe |
|---|---|---|
| N433 | Gangstellerventil für den 1. und 3. Gang | 1 (1-3-5-7) |
| N434 | Gangstellerventil für den 5. und 7. Gang | 1 (1-3-5-7) |
| N435 | Druckregelventil für Kupplung K1 | 1 (1-3-5-7) |
| N436 | Systemdruckventil für Teilgetriebe 1 | 1 (1-3-5-7) |
| N437 | Gangstellerventil für den 2. und 4. Gang | 2 (2-4-6-R) |
| N438 | Gangstellerventil für den 6. Gang und den Rückwärtsgang | 2 (2-4-6-R) |
| N439 | Druckregelventil für Kupplung K2 | 2 (2-4-6-R) |
| N440 | Systemdruckventil für Teilgetriebe 2 | 2 (2-4-6-R) |
Dabei gibt es eine Hierarchie: N436 stellt den Druck ein, der N433, N434 und N435 in Teilgetriebe 1 versorgt, und N440 den Druck, der N437, N438 und N439 in Teilgetriebe 2 versorgt. Deshalb kann ein Fehler in einem dieser Druckventile alle Gänge seiner Seite auf einmal außer Funktion setzen – genau das Muster „nur ungerade oder nur gerade Gänge“, das Fahrer beschreiben. Mehr dazu in unserem Artikel zum DSG-Notlauf.
Jedes Ventil lässt sich einzeln messen. Das FDY Mechatronik-Prüfgerät misst die Stromaufnahme jedes Ventils und vergleicht sie mit dem Toleranzbereich, und die FDY Black Box prüft und reinigt Magnetventile auf dem Prüfstand.
11 Sensoren: Was misst die TCU?
Die TCU trifft ihre Entscheidungen anhand der Signale der folgenden Sensoren. Bis auf G182 sitzen alle an der Mechatronik.
| Sensor | Messgröße |
|---|---|
| G182 | Getriebeeingangsdrehzahl (außerhalb der Mechatronik) |
| G632 | Drehzahl Eingangswelle 1 |
| G612 | Drehzahl Eingangswelle 2 |
| G270 | Hydraulischer Systemdruck |
| G510 | Getriebeöltemperatur (am Steuergerät) |
| G487, G488, G489, G490 | Stellung der vier Schaltgabeln (je ein Sensor für die Gabeln 1-3, 2-4, 5-7 und 6-R) |
| G617 | Weg der Kupplung K1 |
| G618 | Weg der Kupplung K2 |
Die TCU verlässt sich nicht allein auf ihre eigenen Sensoren. Über den CAN-Datenbus steht sie in ständigem Datenaustausch mit dem Motorsteuergerät (J623), dem ABS-Steuergerät (J104), dem Kombiinstrument (J285), dem Wählhebel (E313), der Lenksäulenelektronik (J527), dem Multifunktionslenkrad (J453), dem Bordnetzsteuergerät (J519) und dem Diagnose-Interface für Datenbus (Gateway, J533). Die Motordrehzahl zum Beispiel kommt über CAN; ist dieser Wert unplausibel, speichert das Getriebe P072600. Alle Codes finden Sie in der DQ200-Fehlercode-Liste.
Die Elektronikplatine (TCU)
Die Steuerelektronik des DQ200 stammt ursprünglich von TEMIC; später wurde die Einheit unter Continental und Vitesco Technologies gefertigt. Liegt der Fehler auf der Elektronikplatine, ist der Hydraulikteil oft noch intakt, und statt der kompletten Mechatronik lässt sich allein die Platine tauschen – fragen Sie uns nach verfügbaren Platinen. Nach einem Platinentausch sind ein Software-Update und die Grundeinstellung erforderlich.
Notizen aus der Werkstatt: häufige Fehler und Prüfungen
- Bekannte Symptome: blinkende Anzeige P R N D S im Kombiinstrument, ein Getriebe, das nicht mehr schaltet, eine durchgebrannte Sicherung (30 A) infolge eines Kurzschlusses in der Elektronik, Druckverlust und Hydrauliköl-Leckagen.
- Codes der Schaltgabel-Wegsensoren (P173A–P173D): Die Sensoren und die gegenüberliegenden Magnete können mit Metallspänen verschmutzt sein. Ist das der Fall, prüfen Sie zuerst das Getriebe auf mechanische Schäden, reinigen Sie dann den Sensor und beobachten Sie, ob der Code wiederkehrt. Wie Sie die Späne deuten, erklärt unser Metallspäne-Check.
- Die drei Drehzahlsensoren: Prüfen Sie G182, G612 und G632 bei jedem Ausbau der Einheit auf Metallspäne. Verschmutzung ist ein Zeichen für inneren Verschleiß; untersuchen Sie das Getriebe und reinigen Sie anschließend den Sensor.
- Codes „Gang kann nicht eingelegt werden“ nach dem Einbau (P072A–P073C): Diese Codes melden, dass die Neutralstellung, der Rückwärtsgang oder einer der Gänge 1–7 nicht eingelegt werden kann, und sie treten meist direkt nach dem Einbau einer Mechatronik auf. In den meisten Fällen sitzen ein oder mehrere Stifte der Gangsteller nicht korrekt in der Schaltgabel; achten Sie beim Einbau der Mechatronik darauf, dass jeder Stift in seine Gabel greift.
Häufig gestellte Fragen
01Welches DQ200-Magnetventil steuert welchen Gang?+
N433 legt den 1. und 3. Gang ein, N434 den 5. und 7., N437 den 2. und 4. und N438 den 6. Gang und den Rückwärtsgang. N435 und N439 steuern die Kupplungen K1 und K2, während N436 und N440 den Systemdruck der beiden Teilgetriebe einstellen.
02Wie hoch ist der Systemdruck der DQ200-Mechatronik?+
Die elektrische Hydraulikpumpe (V401) und der Druckspeicher halten den Systemdruck zwischen 40 und 60 bar.
03Nutzt die Mechatronik das Getriebeöl?+
Nein. Die Mechatronik hat einen eigenen, vollständig vom Getriebeöl getrennten Hydraulikölkreislauf mit eigenem Ölfilter.
04Was passiert, wenn N436 oder N440 ausfällt?+
Diese beiden Ventile stellen den Druck ihres Teilgetriebes ein. Fällt eines aus, kann die TCU diese Hälfte abschalten, und das Fahrzeug fährt nur noch in den ungeraden (1-3-5-7) oder nur in den geraden (2-4-6-R) Gängen.
05Lässt sich die Elektronikplatine der Mechatronik einzeln austauschen?+
Ja, wenn der Hydraulikteil intakt ist. Prüfen Sie zuerst auf einem Prüfgerät, ob Pumpe, Druck und Ventile in Ordnung sind; liegt der Fehler auf der Elektronikplatine, tauschen Sie nur die Platine aus und führen Sie anschließend das Software-Update und die Grundeinstellung durch.
Mechatronikfehler? Erst prüfen
Bevor Sie eine neue Mechatronik bestellen, prüfen Sie die Einheit auf dem Prüfstand: Das FDY Mechatronik-Prüfgerät misst den Strom aller acht Ventile, die Pumpenlaufzeit, den Druckaufbau und die Dichtheit, simuliert 1.000 Schaltvorgänge und druckt einen Bericht aus. Senden Sie uns Ihre Fehlercodes, und unsere Ingenieure helfen Ihnen rund um die Uhr – nehmen Sie Kontakt auf.
